考古绘图不同于一般的绘画，是一种几何作图，是根据制图学的投影原理，结合考古遗存的特点而发展起来的一门技术性学科。从事文物考古绘图的技术人员较少，笔者做为从事文物考古绘图多年的技术人员，根据多年的制图经验，将制图工作中发现的一些问题进行初步整理，希望能以此浅见作为供考古专业技术人员和考古绘图人员的借鉴资料。



一、违背投影原理

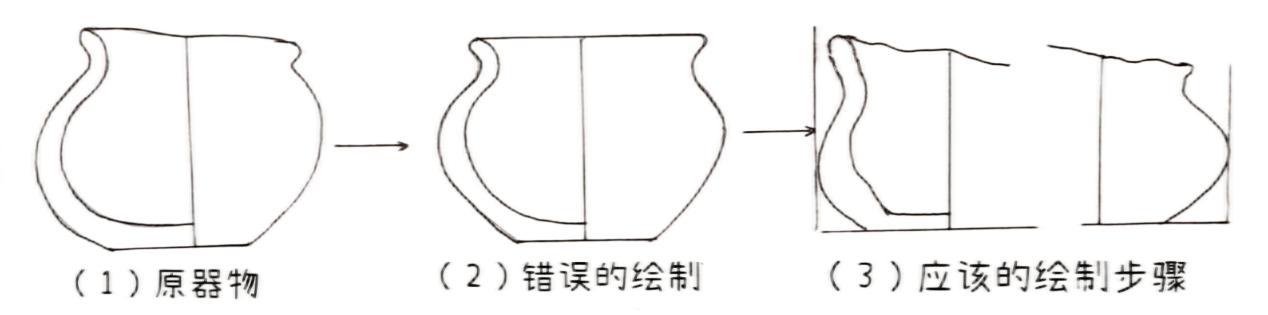

问题：本图将器物标本置于右侧面，违背了考古绘图的正投影原理。

正确的绘制方法如下:



二、复原器物中出现的问题

问题：

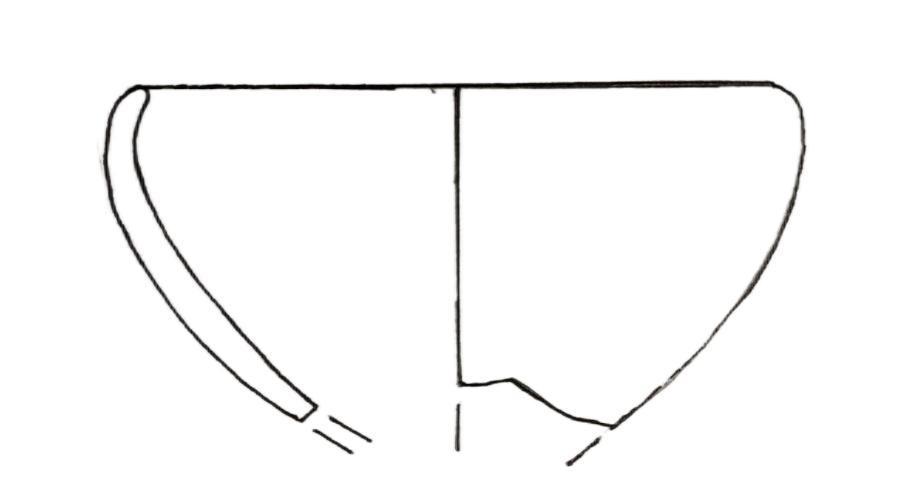

本图左、右两侧不对称，左侧高，右侧低，可用轴对称法复原至左侧的高度，既美观又方便研究人员更好地把握器物的时代特征，正确推断时代及分型分式。

正确的绘制方法如下:



三、违反透视原理

（1）

（2）

问题：

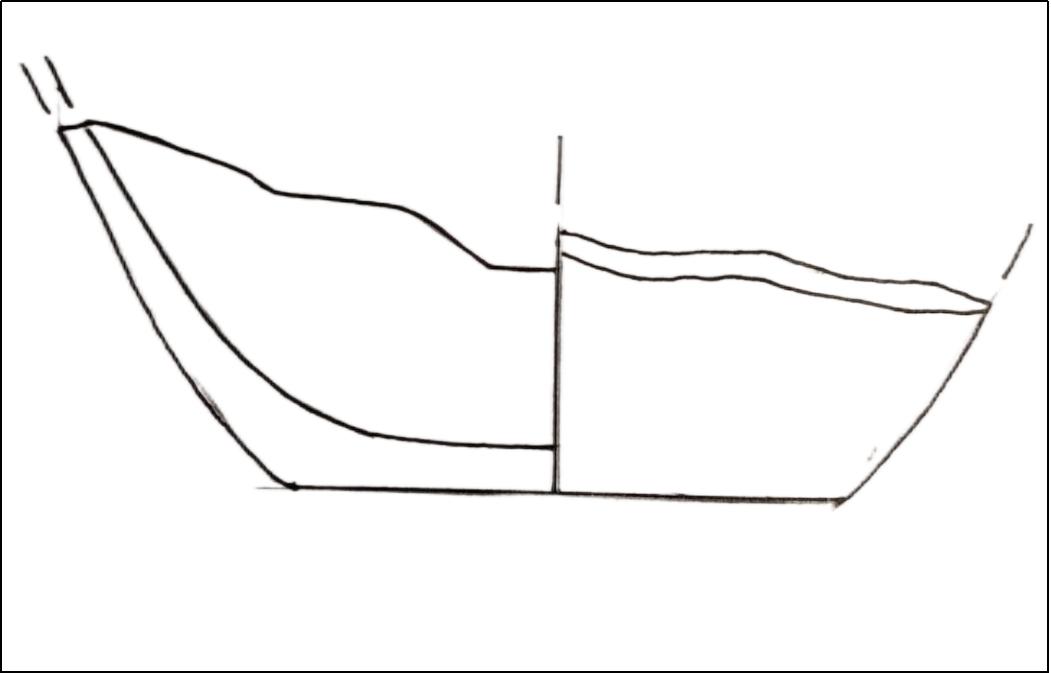

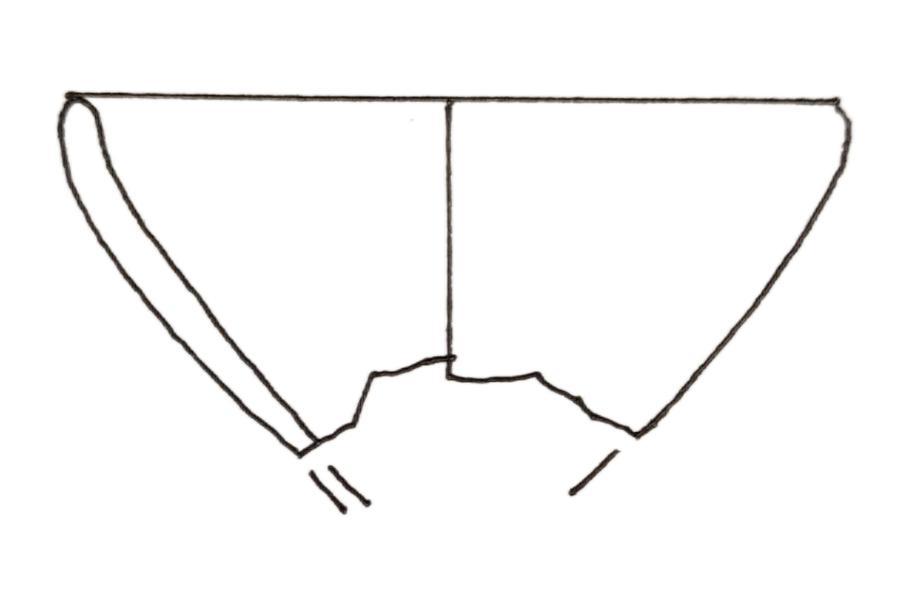

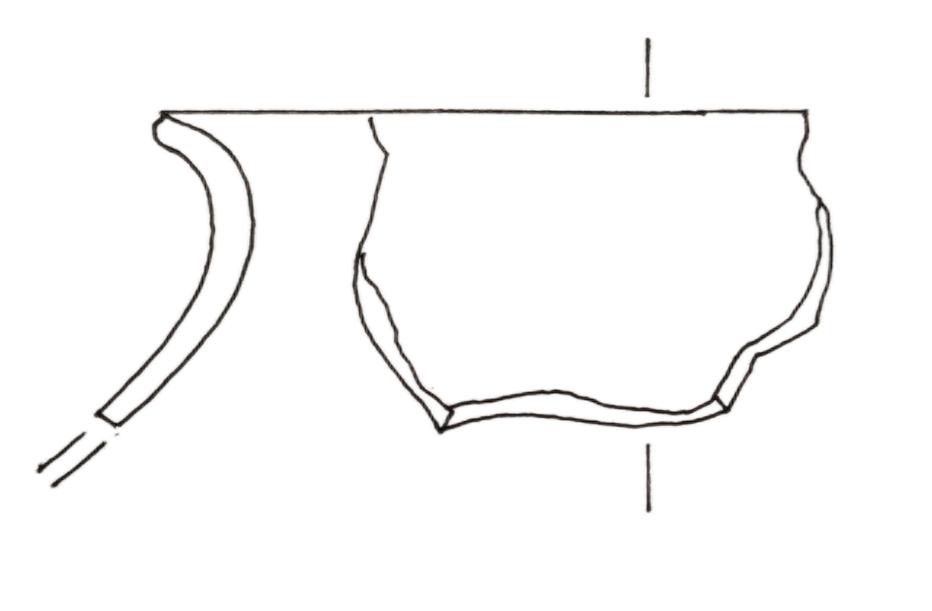

图（1)左侧应该绘出剖面残破线至中线，就是内侧器壁的透视面；

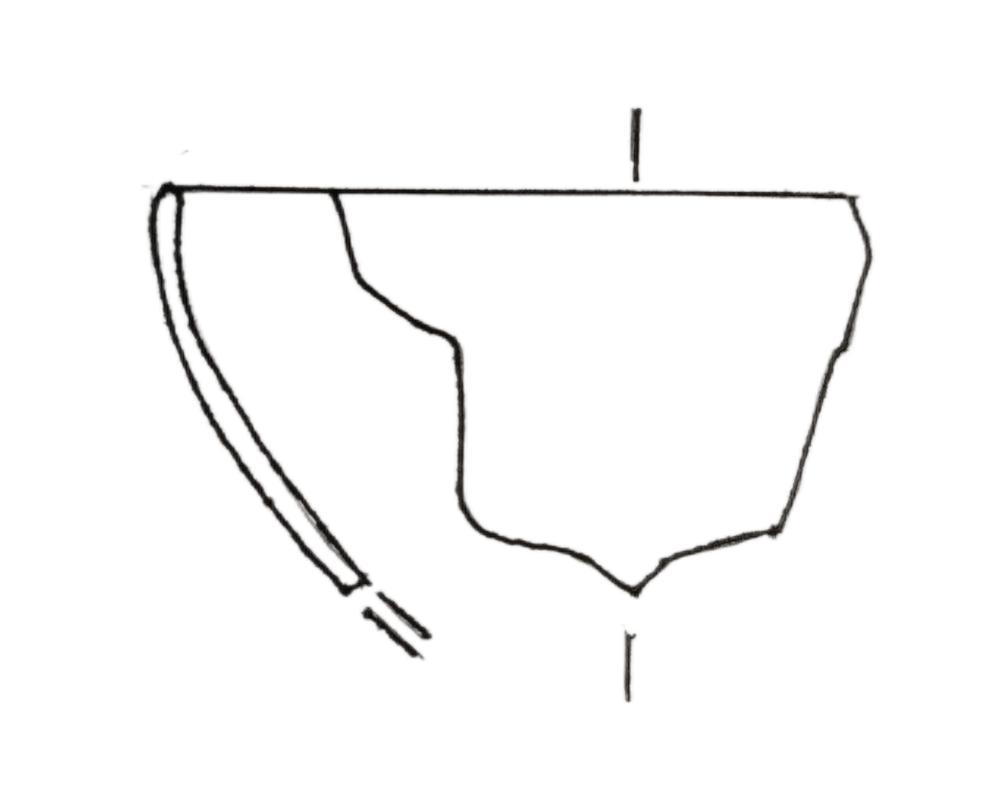

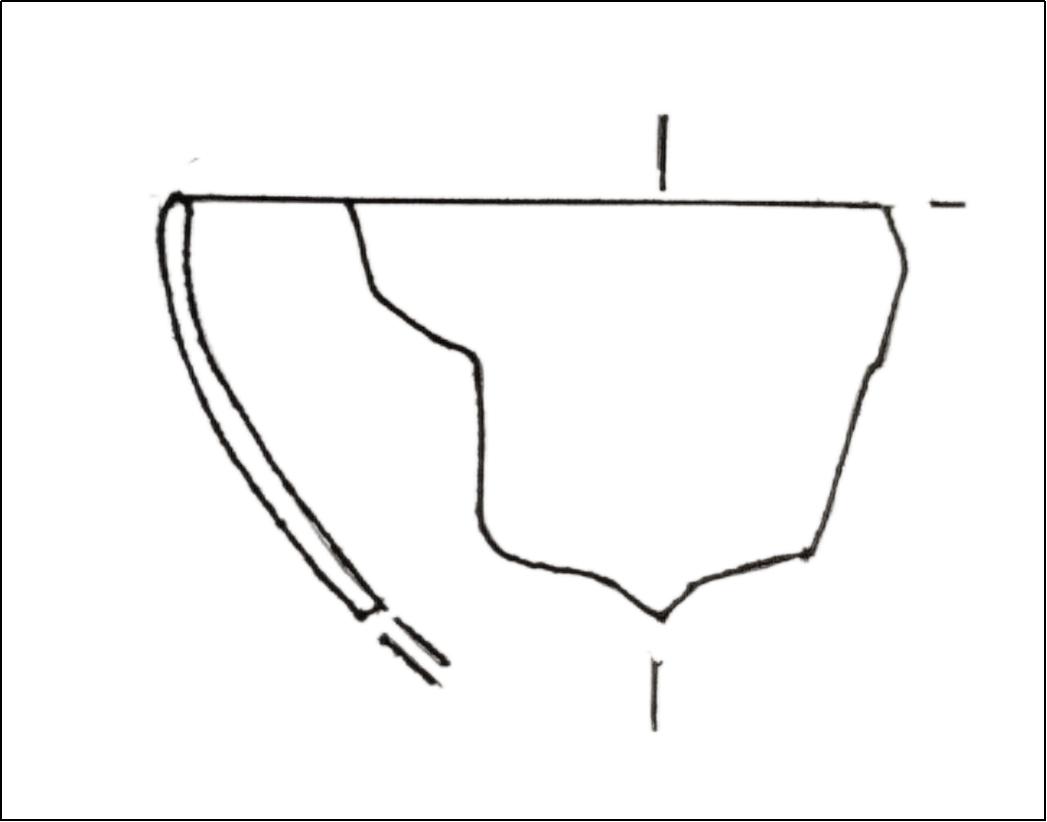

图（2)左侧加剖面至中线的残破线，右侧加外轮廓至中线的残破线，左侧残破线在中线处高于右侧残破线。

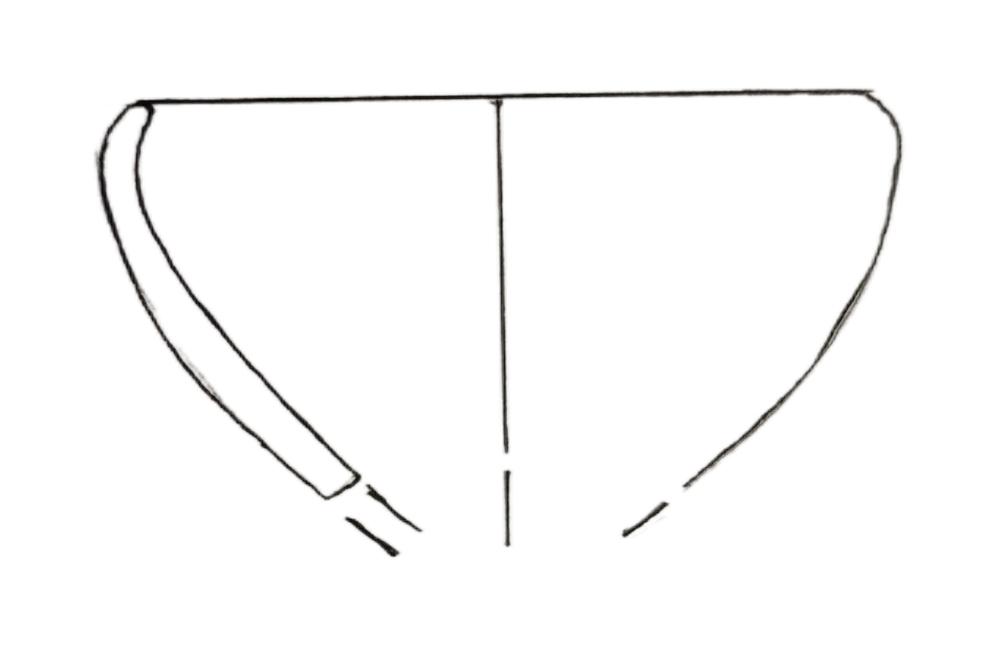

正确的绘制方法如下:



四、剖面不统一

（1）

（2）

问题：

图（1)剖面在左侧，是常用的方法；

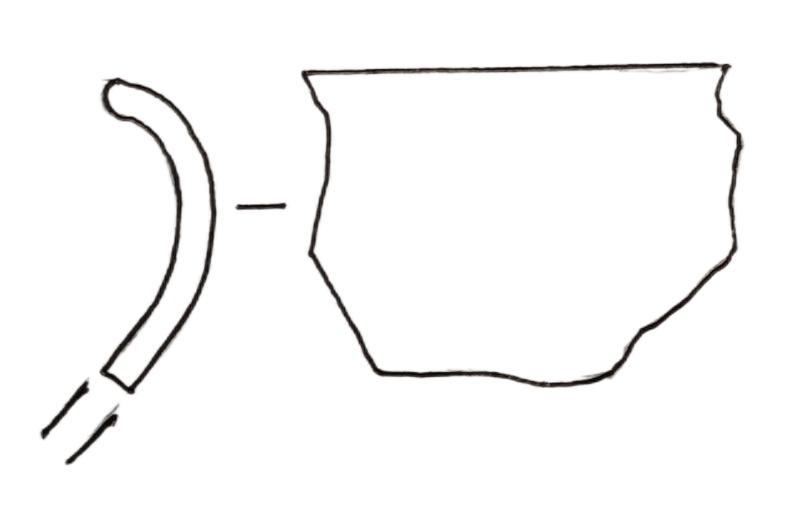

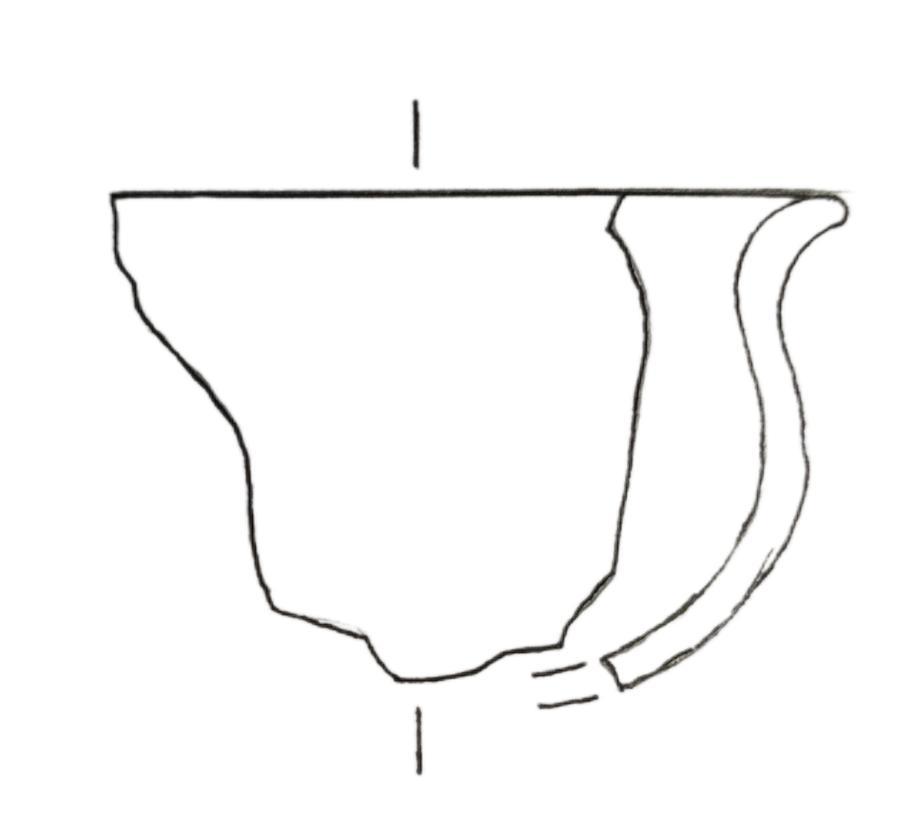

图（2)剖面在右侧，则是不常用的方法，在报告或简报中剖面要统一放置在左侧为宜，不宜有的在左侧，有的在右侧，不统一就会给读者研读造成不方便。



五、考古器物绘图时不借助工具，随意用手，眼测量绘图

考古器物绘图不同于绘画，不能随意绘制，必须借助比例规、油标卡尺、卡钳、曲线板、直尺、三角尺等测量绘图工具，并严格按照考古绘图的理论、方法操作，准确测绘出图像，只有这样才能准确反应器物的时代、地域特征，为研究工作提供准确的素材。



六、变形或不规则的器物，绘制时出现的问题

很多绘图人员将变形、不规则的器物绘制成很规整的器形，这样使读者认为是一件完整的器物，不能准确反映出器物的原貌，必须用直角坐标法在第一象限将左侧器壁绘制完成，然后将坐标移至右侧，在第二象限绘制出右侧器壁，才能为研究工作提供准确的依据。如下图所示：



七、残破标本绘制时的连接线问题

（1）

（2）

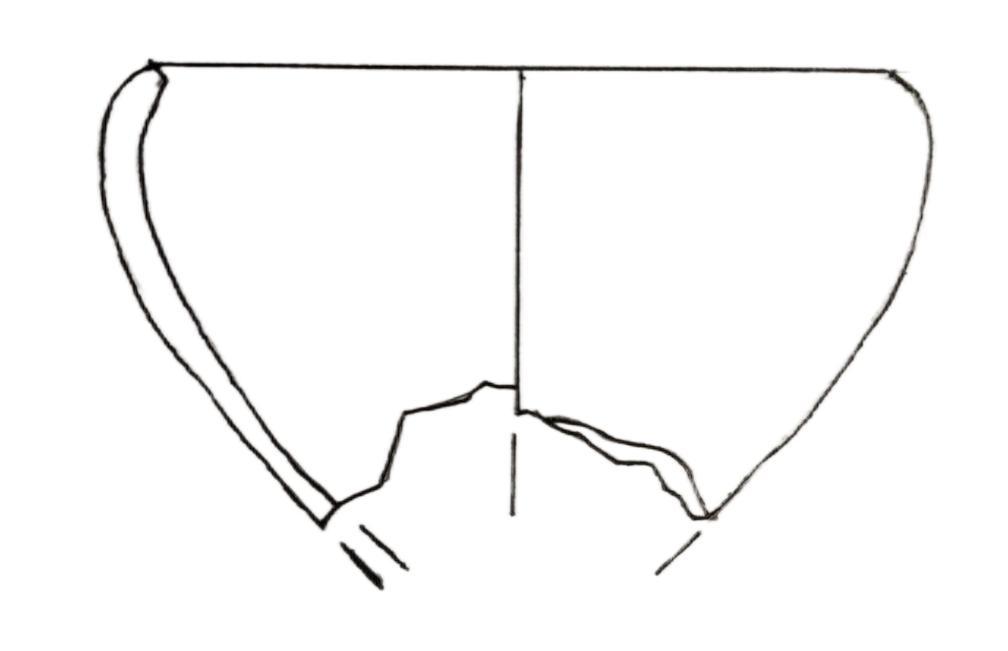

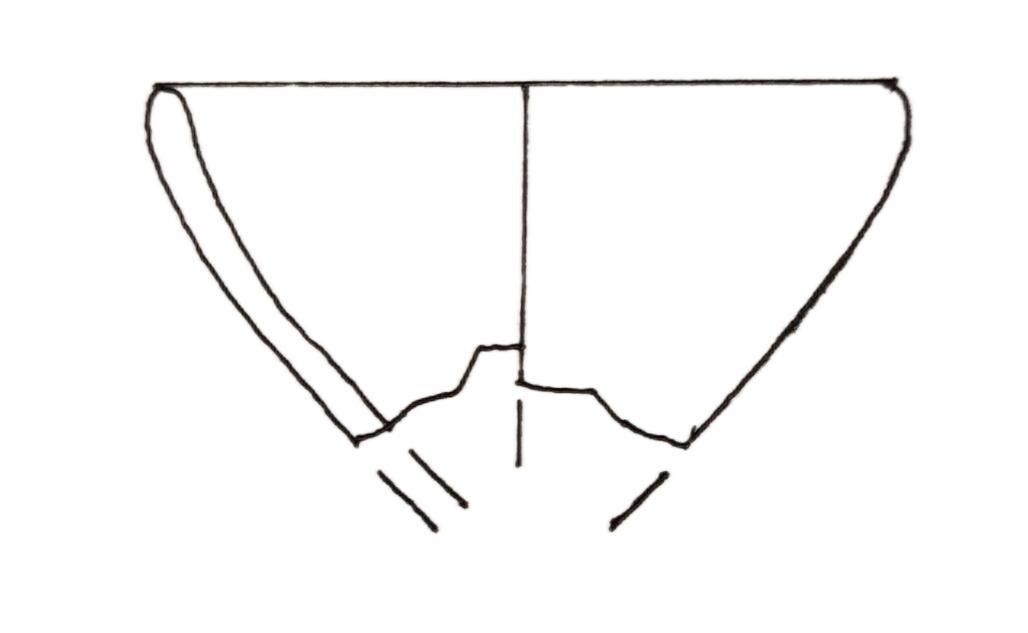

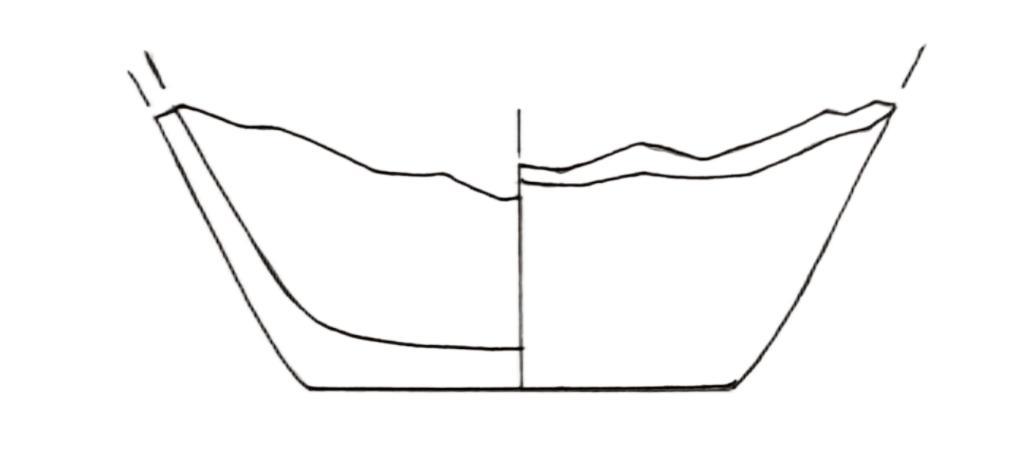

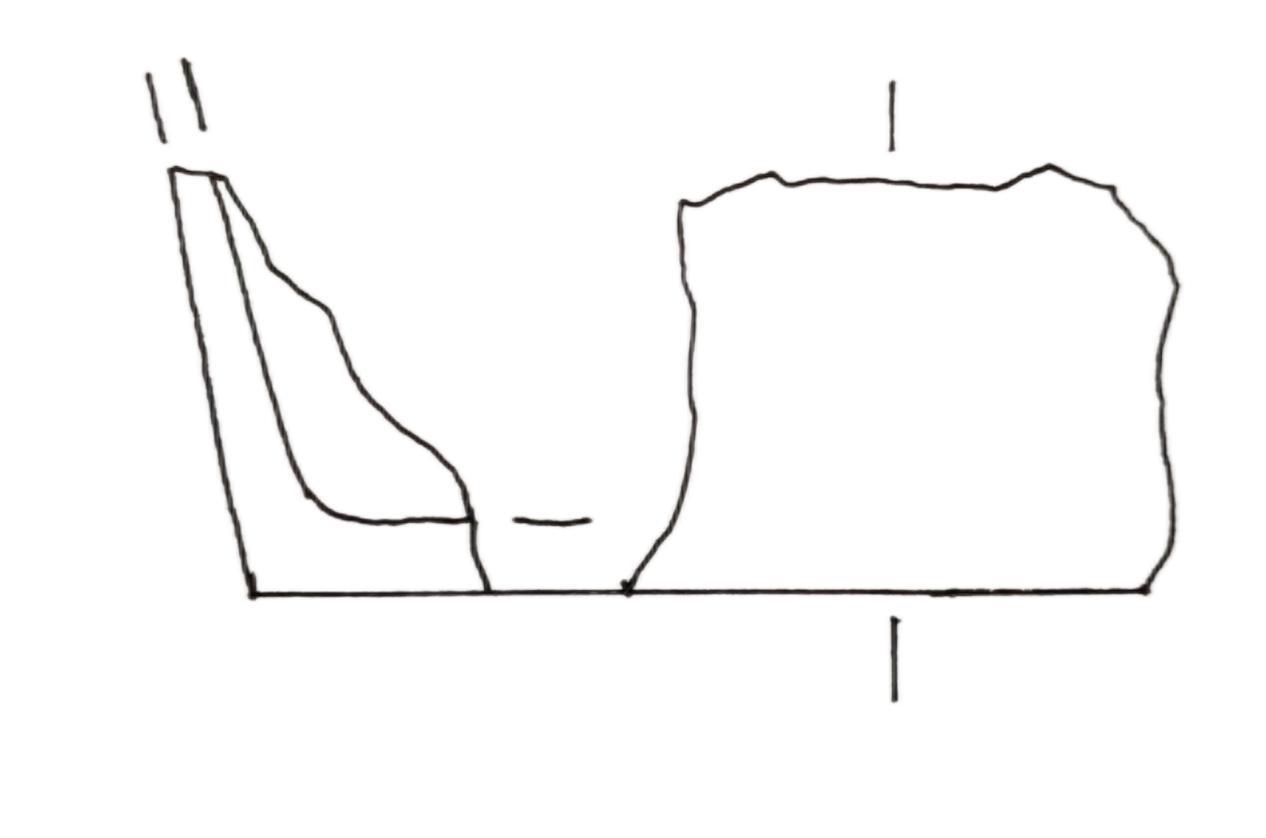

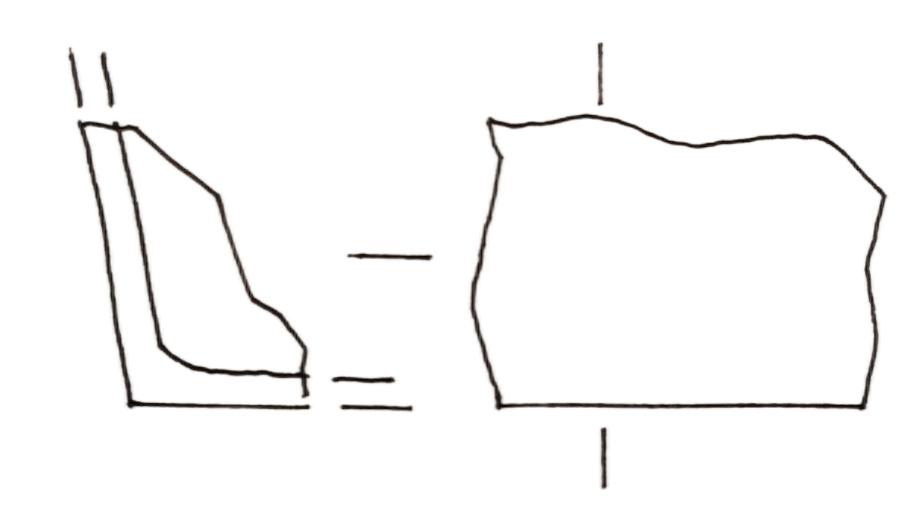

一般遇到如图（1）的口沿，剖面和正视图之间在口沿处连接；如图（2）的器底，剖面和正视图之间在底部连接。

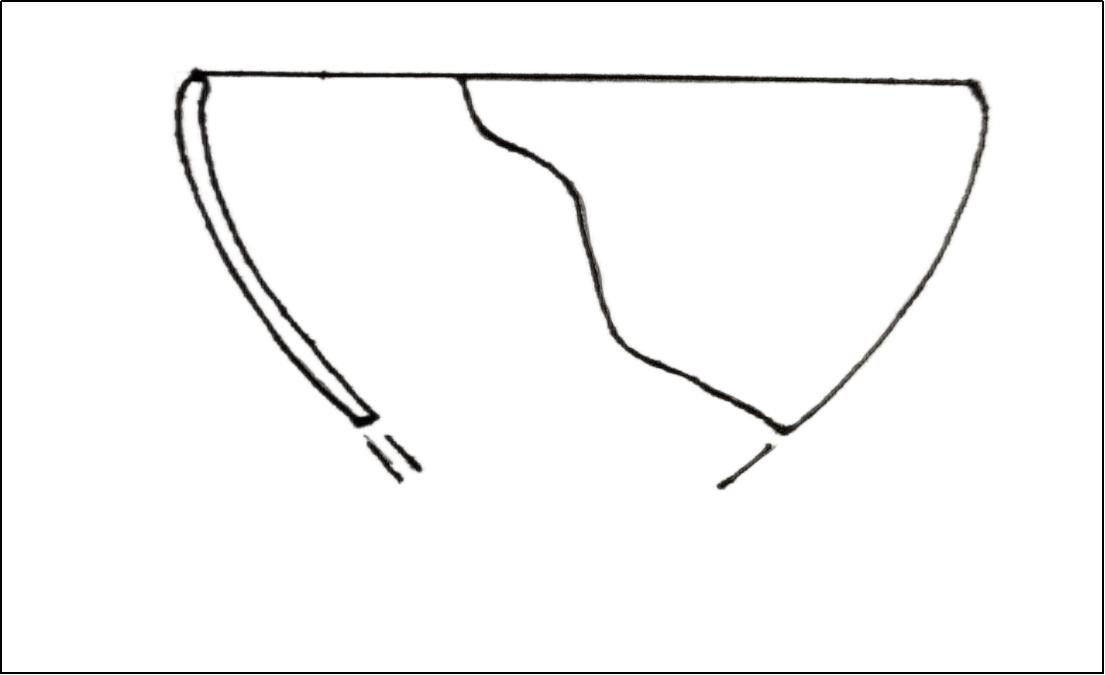

只有这样才能准确反映剖面和正视图是一个整体，口沿、底部是完整的。



（1）



（2）



八、残破器物的延长线问题

很多绘图人员绘制的残破器物的延长线很短，基本在0.2-0.3厘米，如果在出版时缩图，就会变成更短的线或一个点，无法准确反映残破器物的器型特征。正确的延长线应根据所绘器物的大小，范围控制在0.5-0.7厘米左右。

延长线太短：



正确的延长线：



九、复原口沿、底径存在的问题

一般口径、底径能残存四分之一左右，可复原得相对准确；不足口、底径四分之一的，可绘制为残片。



十、器物绘图时的比例问题

多数绘图人员在绘制器物图时将口径为17-20厘米的也绘制为原样大小。这样做线图时没有很粗的绘图笔就很难绘制剖面，排版时占用版面很大，缩图时和口径很小的在一个版面中，就会将口径小的缩得太小，大口径的线条也会因为过细而出现虚线状。一般将整体器物（口径、最大腹径、底径）大于13.5厘米的绘制为二分之一为宜，大于27厘米的绘制为四分之一，这样排版方便，缩小后的图版效果最佳。

以上是笔者多年来在考古报告或简报里器物绘图中发现的一些问题，期以用考古绘图原理改进不足之处，供大家借鉴。
